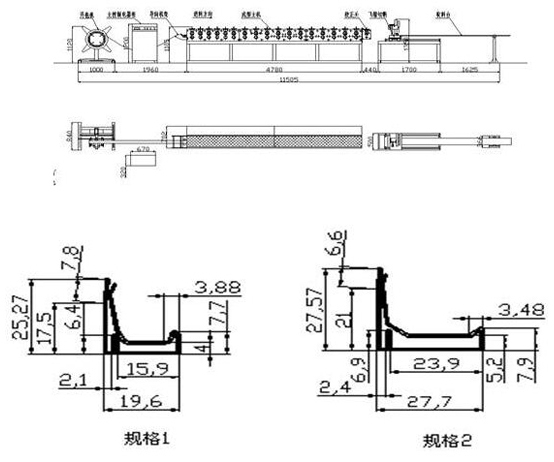

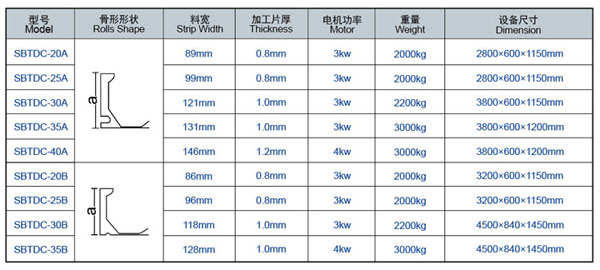

插接式法蘭機

一、法蘭裝嵌及安裝

三本TDC法蘭只需要用普通圓鋸切割。法蘭條需切割至短于單邊風喉長度30mm。切割方向亦須按圖中指示方向不讓金屬切割破壞法蘭條的結構。切口在切割后亦須磨平。

將法蘭角完全插入法蘭尾部，并將法蘭角適當地整固，整個法蘭架便可定型。

將法蘭架套入風喉利口部分，套入程序須由一邊開始至整條法蘭。

可用點焊或鍋釘等方法將法蘭架固定風喉尾端，而固定距離須按DW144 Table 5 標準。另從角度至開端固定點應不大于50mm。

建議當法蘭固定于風喉尾端后，整條法蘭及法蘭角的內部或外部應涂上適當之風喉密封劑。

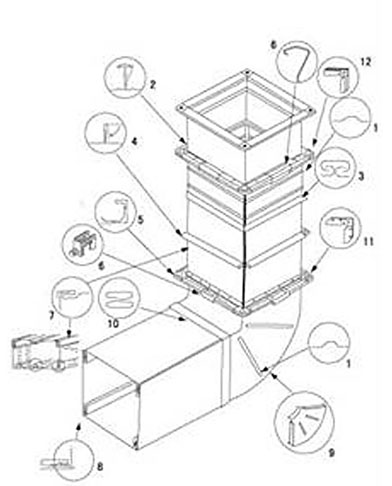

二、方形風管制作應用實例

1、 壓筋

2、 共板法蘭

3、"C"型插條連接

4、 單、雙骨拼接

5、 插接法蘭

6、 勾碼

7、 東洋骨、單骨角接

8、 按扣骨拼接

9、 彎頭

10、S骨拼接

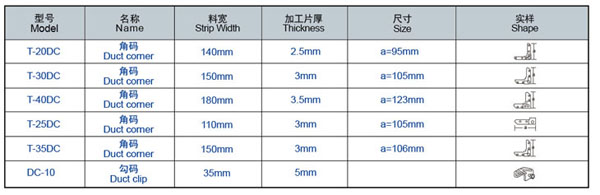

11、TDC角碼

12、角碼連接
